【所屬類別】油田控制柜
【規格型號】CZNK-01-ZW 44A

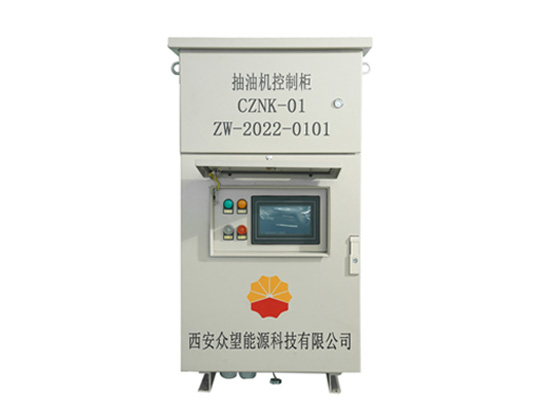

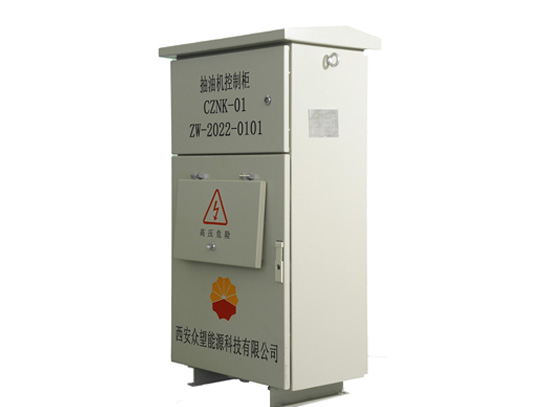

抽油機控制箱的主要由控制面板、數據采集、控制、傳輸系統、電氣控制回路等組成。

控制面板：由啟動按鈕、停止按鈕、間抽查詢按鈕、間抽停止按鈕、運行指示燈、故障指示燈以及顯示模塊組成，主要完成抽油機的本地啟停、參數設置及本地顯示；

數據采集、控制、傳輸系統：該系統主要由RTU控制器（內嵌語音模塊）、電參模塊、數據通信模塊、開關電源等組成，主要完成載荷、角位移、功圖數據采集、三相電參采集、電量計量、遠程數據傳輸、遠程啟�？刂�、間抽控制等功能；

電氣控制回路系統：主要由主斷路器、接觸器、熱繼電器、浪涌保護器等電氣元器件組成，是整個控制柜的核心，具有啟動、停止、過流、過載、缺相保護等功能；實現抽油機平穩、安全運行。
